電磁環境測定装置（電波暗室）
2023.10.10

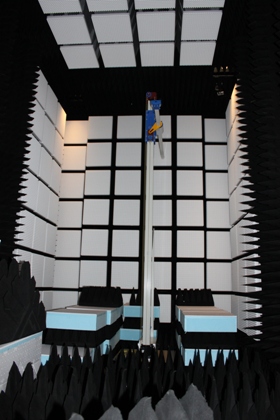

装置概要
- 本装置は室内壁面に電波吸収体を貼り付けることにより内部空間において無限に広い空間（自由空間）とほぼ等価な電波特性を確保した部屋である．
- 本装置は，暗室本体と付帯設備（アンテナポジショナ，ターンテーブル，ベクトルネットワークアナライザから構成される．
- 本装置は，産官学連携センター１Fに設置されている．
- 暗室本体
- 【製造会社】TDK-EPC（株）
- 【大きさ】7.4m(長)×2.2m(幅)×3.7m(高)
- 【電波的性能】
- (a)電波無響特性
- 2GHz -25dB以下
- 4GHz -30dB以下
- 8GHz -35dB以下
- 12GHz-40GHz -40dB以下
- 60GHz -35dB以下
- (b) 電磁シールド特性
- 10kHz-150kHz 磁界60dB以上，電界100dB以上
- 150KHz-30MHz 磁界90dB以上，電界100dB以上
- 30MHz-1GHz 平面波100dB以上
- 1GHz-18GHz 平面波 70dB以上
- アンテナポジショナ
- 【製造会社】（株）デバイス
- 【型式】DM3259AV2/O
- 【主要性能】
- (a)昇降高：1,000～3,500mm(床面から)
- (b)昇降速度：35～720mm/s(分解能 0.1mm)
- (c)制御：GP-IBで遠隔制御可能
- http://www.deviceco.co.jp/product/tj3259a.html
- 3.ターンテーブル
- 【製造会社】（株）デバイス
- 【型式】DM3313CV1/O
- 【主要性能】
- (a)方式：床置き型
- (b)直径：φ1.2m
- (c)積載荷重：200kg
- (d)回転速度：0.2～4rpm(分解能0.1°)
- (e)制御：GP-IBで遠隔制御可能
- http://www.deviceco.co.jp/product/tj3313.html
- 4.ベクトルネットワークアナライザ
- 【製造会社】アジレント・テクロノジー（株）
- 【型式】PNA E8363B
- 【主要性能】
- (a)周波数レンジ：10MHz～40GHz
- (b)ポート数：2
- (c)コネクタタイプ：2.4mm(オス)
- (d)ダイナミックレンジ：129dB(10-45MHz), 132dB(45MHz-2GHz), 136dB(2GHz-20GHz), 119dB(20GHz-40GHz)
- (e)最大出力：+2dBm(10-45MHz), +5dBm(45MHz-10GHz), +3dBm(10GHz-20GHz), -4dBm(20GHz-40GHz)
- http://www.home.agilent.com/agilent/product.jspx?cc=JP&lc=jpn&ckey=72321&nid=-536902667.536882572.00&id=72321&pselect=SR.GENERAL
測定例

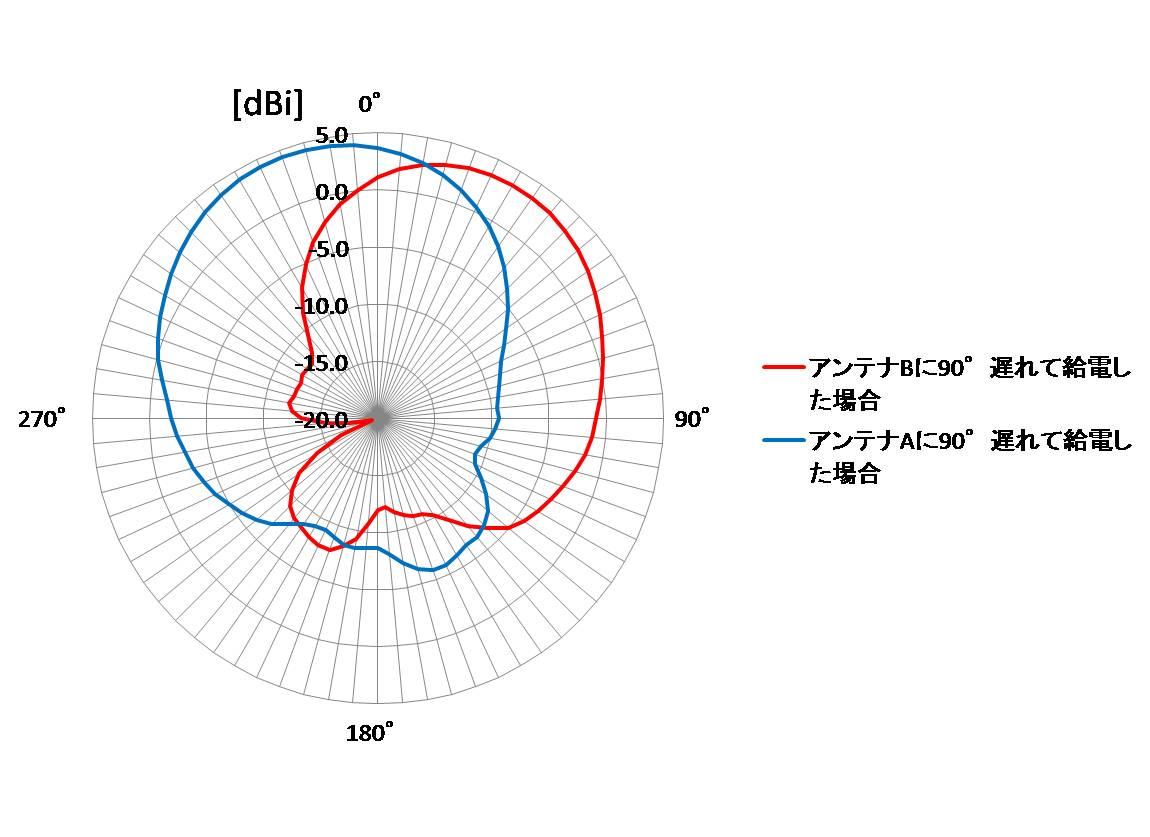

ICタグ用2素子アレーアンテナの測定例(900MHz)

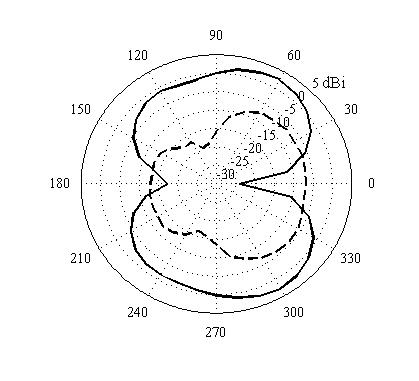

コグニティブ通信用アンテナの測定例(3.2GHz)
