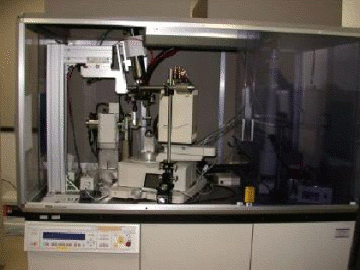

設備紹介 CCD型単結晶X線回折装置
管理情報
| 製品名 | ： | （株）リガク | Saturn70 CCD |
| 管理部門 | ： | 基盤研究設備部門 | 化学構造解析室 |
| 管理責任者 | ： | 安井正憲 | 基盤理工学専攻 |
装置概要
- 主として有機化合物の単結晶について，三次元回折X線データを高速かつ高精度に測定し， 結晶構造解析を行うシステムである．
- 高感度，低ノイズのCCD型二次元検出器を搭載．微小結晶（0.1mm角以下）や 迅速な結晶スクリーニング（結晶の良否判定）が可能．
- PC上の自動測定プログラムにより，結晶格子軸の決定から 強度データ測定までをほぼ自動的に行う．
- 窒素ガス抽出型の吹き付け試料低温装置（93K～473K）と ヘリウムガス吹き付け試料極低温装置（40K～100K，設定温度は30K～）を装備しており， 各種構造相転移の研究や，精密結晶構造解析のデータの測定に対応できる．

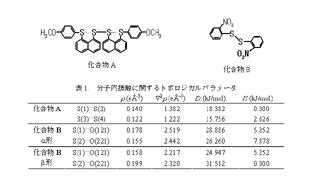

測定例
